板錘是反擊式破碎機的易損件，它的耐磨性能與使用壽命關系著破碎機的破碎效率與生產能力，因此要合理設計板錘。本文主要對板錘的結構設計方法進行介紹。
以往板錘的材料多采用高錳鋼，因此破碎機不能用于破碎硬巖。現在大多采用高鉻鑄鐵材料制造板錘，使用壽命大大延長。
反擊式破碎機板錘的形狀多種多樣，有長條形、I形、Y形、S形和斧形。選擇板錘形狀的原則是：易于制造和緊固，增加使用壽命。

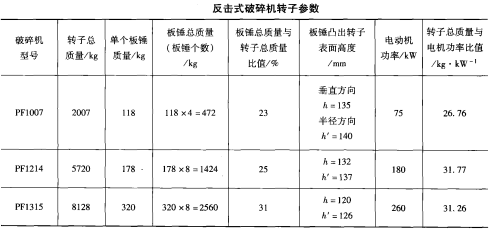

合理選擇板錘的質量很重要。下表給出三種不同規格反擊式破碎機板錘質量占轉子總質量的百分數，由表中數據可知合理選擇板錘質量的重要性。
板錘的數目與轉子的直徑有關，轉子直徑越小，板錘數越少。通常轉子直徑D 1m可裝三個板錘；直徑D=1.5~2m的可裝6~10個。對于硬物料或破碎比較大的情況，板錘的數目應多些。
不管裝有幾個板錘，都必須保證物料到卸載點時剛好與板錘相遇的原則，因此轉子運轉時，兩相鄰板錘通過給料點的間隙時間t，可由下式①計算：
…………①，式中z是板錘數目，δ1是板錘厚度（m），δ2是板錘座厚度（m），n是轉子轉速（r/min），D是轉子直徑（m）。
物料在t時間內應深入錘擊區深度為h，則：
…………②，式中h是板錘高度（m），H是物料下落的高度（m），g是重力加速度（m/s2）。
將①帶入②式中，并經整理，則可求得板錘的數目z為：
…………③，式中各符號同前。
