顎式破碎機

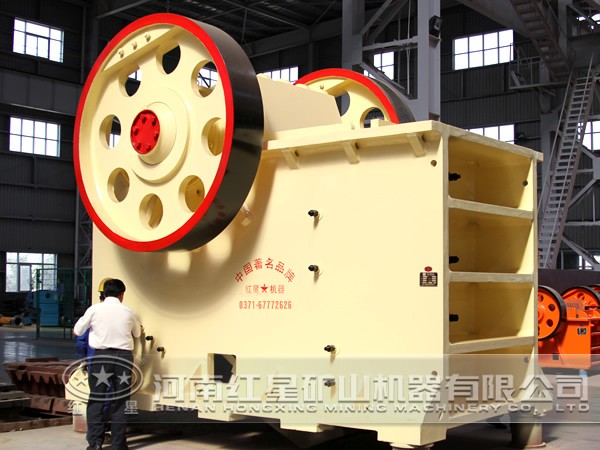

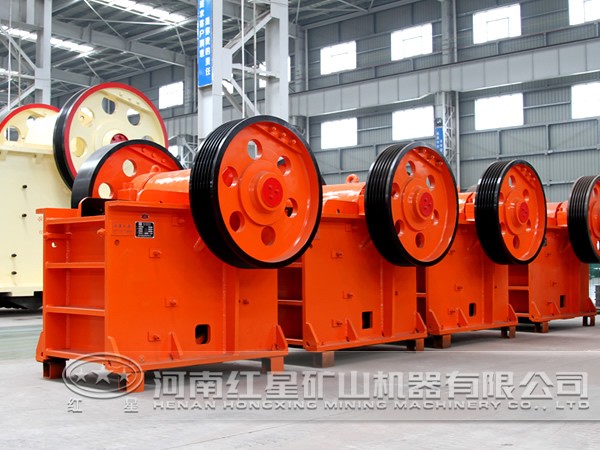

顎式破碎機圖片

顎式破碎機介紹

顎式破碎機是出現較早的破碎設備，因其構造簡單、堅固、工作可靠、維護和檢修容易以及生產和建設費用比較少，因此，直到現在仍然廣泛地在冶金、化工、建材、電力、交通等工業部門，用于破碎抗壓強度在147～245MPa的各種礦石和巖石的粗、中、細碎。近年來，我廠為滿足冶金、礦山、建筑等工業部門破碎高強度、高硬度的微碳鉻鐵的需要，專門研制了強力顎式破碎機。

?? ?顎式破碎機主要用于對各種礦石與大塊物料的中等粒度破碎，廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化工等行業。被破碎物料的最高抗壓強度為320MPa。

顎式破碎機特點

1、采用世界級的制造工藝，選用最高端的制作材料。

2、更先進的動顎總成，使其更經久耐用。動顎總成采用高質量的鑄鋼件構成，并通過兩個大型鑄鋼飛輪傳動。此外重型偏心軸亦采用鍛坯進行加工，這一切均使得JC系列顎式破碎機具有超凡的可靠性。

3、軸承座采用整體式鑄鋼結構。整體鑄鋼軸承座能夠保證與破碎機架完全配合，同時也大大增強了軸承座的徑向強度，而分體式軸承座則不擁有該優點。

4、采用有限元分析技術，破碎機具有更高的強度。

5、破碎腔采用對稱“V”形結構，使實際進料口寬度與名義進料口寬度相一致。

6、排料口調整更快捷方便。歐版JC系列顎式破碎機裝有楔塊排料口調整裝置，該裝置比老式的墊片調整更簡單、安全和快捷。

7、選用軸承規格更大、承載能力更高。 所有JC系列顎式破碎機都裝有較其它同樣規格破碎機更大更耐用的偏心軸軸承，其更高的承載能力和有效的迷宮密封使軸承使用壽命大大地延長。

8、最新采用了齒形護板，增大了顎板的有效長度，產量更高。

顎式破碎機工作原理

該系列破碎機工作方式為曲動擠壓型，其工作原理是：電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿，彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期運動壓碎和排泄物料，實現批量生產。

顎式破碎機參數

注：產量根據不同物料，進料粒度等因素其結果將有所不同
