一、國外圓錐破碎機控制系統的主要參數控制選取了主傳動電動機功率和破碎機排礦口尺寸兩個參數作為被控變量，通過檢測給礦量、壓力、功率、油溫、排礦口尺寸等來動態調整排礦口尺寸和給礦速率，其目標函數是排礦口尺寸最小、給礦量最大。系統的所有控制動作均是向這兩個目標逼近。比較典型的擠滿給礦控制策略見圖1。

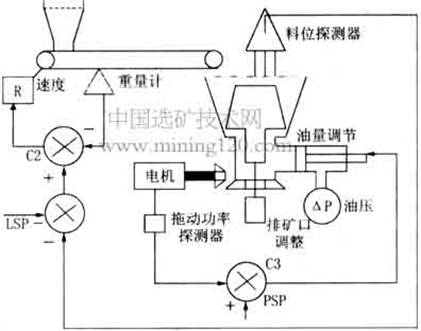

圖1 破碎機擠滿給礦控制
二、武鋼程潮鐵礦采用基于PROFIBUS總線的PLC－SCADA系統，對NordbergHP500破碎機實現給礦自動控制，見圖2。

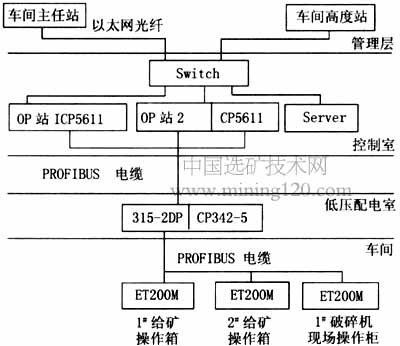

圖2 破碎給礦自動化系統網絡結構
系統選擇西門子S7300系列PLC（315－2DP）作為主控制器（CPU），安裝在低壓配電室。根據車間現場的實際布局，選擇3塊ET200M模塊作為遠程I/O，實現給礦和破碎機現場操作和狀態指標等，CPU與遠程I/O之間通過PROFIBUS－DP接口通訊，完成破碎機的給礦自動控制。在控制室設操作計算機兩臺（OP站1和OP站2），互為備份。兩臺計算機上安裝CP5611通訊板卡，在PLC上安裝CP342－5通訊處理模塊，3者之間通過PROFIBUS總線進行信息交互。兩臺操作站主要實現給礦系統工藝流程和工藝數據實時顯示，實時監控破碎機運行情況，如負荷曲線、運行時間、油溫、供油壓力等關鍵參數。另有查詢功能、歷史曲線、報警、參數設置、報表統計等功能。采用美國Intellution（黃特婁迅）公司的iFIX工控組態軟件iFIX，運行環境為Windows2000。
控制室另設服務器1臺（Server），通過交換機Switch還可與車間主任、車間調度聯網，從而使管理層及時了解一線的生產和設備運行情況。
系統中采用串級控制方法極大地提高了系統的動態品質，充分發揮了破碎機的處理能力，與人工相比，擠滿給礦率由以前人工操作時的50%左右提高到目前的85%以上，實現了控制目標。此外，由于穩定了破碎工況，從而最終提高了與之相關的磁選、篩分等相關工藝流程的整體運行效率。
三、馬鋼南山礦業公司在凹選車間破碎工藝流程改造中，在礦業公司、選礦調度室與碎礦車間建立了一個技術先進、安全可靠、擴展性強、維護方便的碎礦全流程計算機控制系統和視頻監控系統，利用先進的工業以太光纖網絡將粗碎、中碎、細碎、高壓輥磨（超細碎）、篩分各控制分站的流程組態畫面、工藝參數、設備狀態、工作場景實況等向中央監控主站進行傳送。同時，中央監控系統主站將生產指令傳動到粗碎、中碎、細碎以及高壓輥磨各分站，對整個系統實現實時有效地監控。這對即將引進高壓輥磨機的有關礦山，如何安全有效地控制高壓輥磨機的運行，發揮其最大的效益，將起到很好的借鑒參考作用。系統網站拓?fù)浣Y(jié)構見圖3。

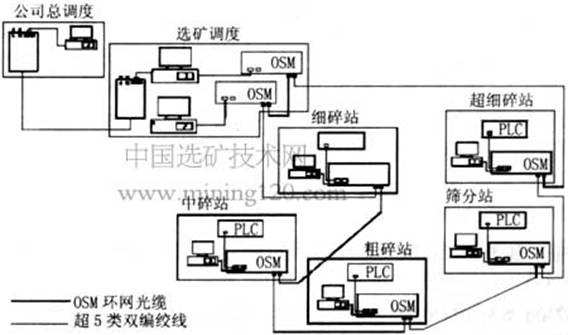

圖3 南山礦凹選車間及超細碎自控系統網絡拓?fù)浣Y(jié)構
