錘頭是錘式破碎機主要工作零件，但是錘頭也是最容易磨損的部件，多年來紅星機器致力于錘頭的設計研究，取得了一系列的成果，接下來帶您一起了解紅星破碎機錘頭改形設計的過程。
礦石進入破碎機后受到高速回轉錘頭的沖擊而逐漸破碎。破碎機的錘頭以鉸接方式固定在轉盤上，在破碎礦石塊時會向后偏倒，從而避免了轉子主軸受到強力沖擊。當錘頭的打擊點正處于本身的打擊中心時，可完全消除對轉子主軸與錘頭銷軸的瞬時沖擊，從而可顯著減慢銷孔與銷軸表面、轉子主軸與轉盤孔之間的磨損，此舉極為有利，這也是破碎機的優點之一。
對錘頭運動基本要求：錘頭在打擊礦石后的偏倒應在七日運轉中恢復；減少錘頭圍繞理想位置的往復擺動，提高系統的穩定性。根據上述要求，提出控制錘頭速度損失不超過40％-60％，以滿足前者的要求。在忽略了一些次要因素的基礎上，建立了錘頭的小偏角運動方程式，并得出錘頭運動穩定的充分條件。對錘頭的偏倒角度進行了分析與模型實驗，為對錘頭動力學與穩定性等問題的研究提供了很有價值的參考資料。
?

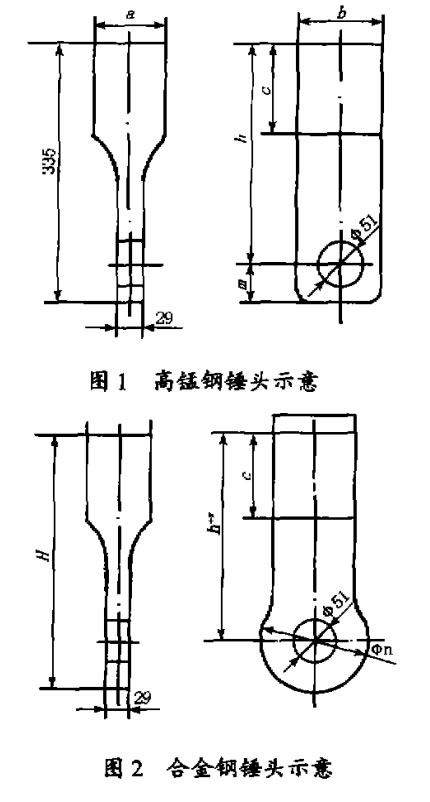

在上述研究的基礎上，結合錘頭的實際使用情況，對原高錳鋼錘頭(圖1)進行了設計改型。改型后合金錘頭見圖2。為便于比較。圖1和圖2中的a，b，c，h所表示的數值相同。
改型中首先為保證礦石的打擊點在打擊中心，適當提高錘頭質量，可減少速度損失、增加破碎效果。適當加長銷軸中心到錘頭頂部的距離，可以較大地減小最大偏角，從而避免了錘頭與圓盤的沖擊，同時可最大限度地利用錘頭頂部破碎礦石，減少殘體，提高壽命。
