圓錐破碎機是紅星主推的產品，紅星對于圓錐破碎機有著多年的研制生產經驗，主要產品有彈簧圓錐破碎機、液壓圓錐破碎機、復合圓錐破碎機等，本文主要介紹慣性圓錐破碎機，慣性圓錐破碎機是具有極佳性能的細碎設備，目前已經廣泛應用于金屬和非金屬礦山、磨料、建材等行業，與傳統圓錐破碎機相比，慣性圓錐破碎機的一大優點是安裝時不需要專門建造犬而堅固的地基，也不需要用地腳螺栓來固定，因而對場地的基建要求很低，能節省基建投資；且設備可以隨意搬遷，適宜于流動的工作場所慣性圓錐破碎機能有如此特點，主要是具有優良的隔振系統，極大地減小了工作時傳遞到地基的動負荷。

隔振系統的理論分析

慣性圓錐破碎機運轉過程中，破碎錐和激振器產生的慣性力和慣性力矩是一種周期性 的動載荷，它們作用于機體，破碎才能進行。但作為周期性外力，將不可避免地引起破碎機的振動。慣眭力和慣性力矩方向周期性變化，決定了慣性圓錐破碎機的振動形式為水平圓振動、垂直振動和擺振。由于破碎腔內物料層分布不均勻，物料顆粒大小不一，破碎錐沿物料層滾壓時伴隨有強烈的沖擊和振動，又對慣性圓錐破碎機產生了附加振動。

在運轉過程中，慣性圓錐破碎機主要受到兩種外力作用，一種為重力，一種為破碎錐和激振器的慣性力．重力方向不變，引起破碎機振動的只有在水平面內方向周期性變化的慣性 力，因此在破碎機的各種振動中，水平圓振動是主振動，其它方向的振動相對來說都很小．下面分析水平圓振動的隔振情況．

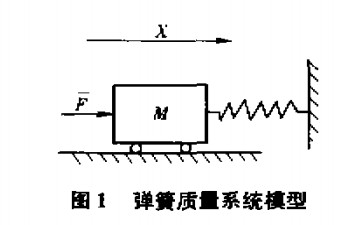

慣性圓錐破碎機機體坐落在隔振系統上，設隔振系統的剪切彈性剛度為K，慣性圓錐破碎機和破碎機中的物料總質量為M，破碎機在水平面內任意方向——X方向受到的慣性力為則具有水平圓振動的慣性圓錐破碎機可以簡化為如圖1所示的彈簧質量系統。

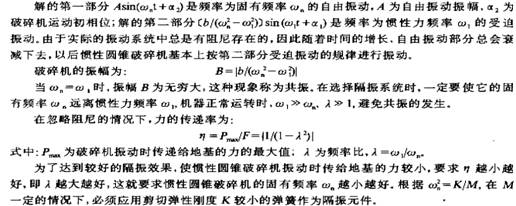

慣性圓錐破碎機振動的固有頻率Wn為：W2n =K／M 。慣性力F的大小為：F=(F1+F2）sin@（w=a1）式中：F1、F2分別為破碎錐和激振器產生的慣性力：w1為激振器的角速度；a1是慣性力的初相位；t是運動時間．在忽略阻尼的情況下，破碎機在方向的振動方程為

橡膠彈簧的剪切彈性剛度較小，可承受多方向載荷，且其阻尼大，對吸收突然沖擊和高頻振動及減小噪音有良好的效果。因此，采用橡膠彈簧作為隔振元件，可以很好地滿足慣性圓錐破碎機對隔振系統的要求，太大減弱破碎機傳給地基的動載荷。慣性圓錐破碎機應用的橡膠彈簧結構如圖2所示．

在破碎機的水平圓振動中，橡膠彈簧受到的是剪切載荷。設橡膠彈簧的切變模量為G，根據圖2所示尺寸，橡膠彈簧的剪切彈性剛度為：K=n（D2-d2）G／4h隔振系統由4 塊相同的橡膠彈簧組成，因此隔振系統的總的剪切彈性剛度K為：K=4 K=n（D2-d2）G／h

理論來源于實踐，又回到實踐中去，圓錐破碎機的隔振系統的理論讓我們有了參考的依據，國內的破碎機行業起步比較晚，技術理論都來源于國外，紅星就一直致力于引進技術，消化技術，進而創新，研制出更好的破碎機，一直以客戶的需求為研制目標，力爭造出更好的圓錐破碎機服務于國家的經濟建設，今年紅星的WLC系列破碎機就是紅星的代表作，產品通過歐盟的CE認證，更是備受國內用戶的青睞，在當前嚴峻的行業形勢下，紅星的圓錐破碎機供不應求！
