支承和固定破碎機的基礎設計。冶金廠礦中的破碎機是加工礦石、煤、耐火材料等原料的主要設備。其類型有顎式、旋回式、圓錐式、輥式、錘式和反擊式等，其主軸轉速大多為中、低速。由于破碎機運轉時產生較大的不平衡擾力，基礎設計時須進行靜力及動力計算。基礎設計的一般要求見冶金廠礦設備基礎設計。
基礎形式通常采用現澆鋼筋混凝土墻式或大塊式基礎(見圖)。當生產工藝有特殊要求或考慮經濟合理時，也可采用現澆鋼筋混凝土框架式基礎。一般都配置成單獨基礎，當工程地質條件較差或因廠房面積較小而受限制時，也可將兩臺或兩臺以上的破碎機配置成具有共同底板的聯合基礎或重疊配置成多層基礎。破碎機基礎一般應和廠房結構分開，與廠房柱基礎盡量設置在同一標高上，并且兩者之間留出不小于100mm的凈空。若與廠房柱基礎底標高不同時，其處理方法見冶金廠礦設備基礎設計。

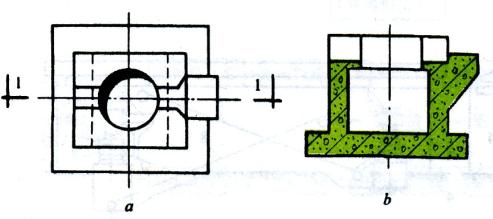

圓錐破碎機基礎示意圖
a-平面圖；b-剖面1—1
基礎計算包括靜力計算和動力計算兩部分。(1)靜力計算包括地基承載力、基礎構件承載力及變形(或抗裂及裂縫寬度)、基組質心與基底形心之間的偏心值等的計算，計算結果應滿足現行規范的要求。進行地基承載力及基礎構件承載力等計算時，除考慮破碎機和基礎的自重以及作用于基礎上的其他荷載外，還應考慮破碎機負載運轉時產生的沖擊力，即根據被破碎物料的硬度再計入3～5倍的破碎機擾力值。建于地震區的基礎還應考慮地震作用的影響。(2)動力計算包括基組自振頻率和振幅的計算，基礎頂面的最大振幅不應超過現行規范的允許值。當兩臺或兩臺以上破碎機設置在同一基礎上時，擾力和擾力矩取其絕對值之和，計算所得振幅可乘以折減系數0.75。為使計算結果能較好地符合實際情況，必須慎重選擇地基的剛度系數和動力計算模型。墻式基礎墻的高厚比小于或等于4時，可按大塊式基礎進行動力計算。此外，都應按框架式基礎計算。為避免破碎機啟動及停車時發生共振的可能，宜使基組的自振頻率高于破碎機的工作頻率。
基礎構造墻式基礎的墻宜與破碎機的擾力方向平行，此時墻的高厚比不宜大于6；如墻與擾力方向垂直，其高厚比不宜大于4。當滿足上述要求時，墻可按構造配筋，否則應按計算配筋。體積小于40m3的大塊式基礎一般可不配筋，僅在孔洞及開口等削弱部位和頂面?zhèn)鲃友b置處配置構造鋼筋。墻式基礎和大塊式基礎的懸挑部分、墻式基礎的頂板梁以及框架式基礎都應按計算配筋。
